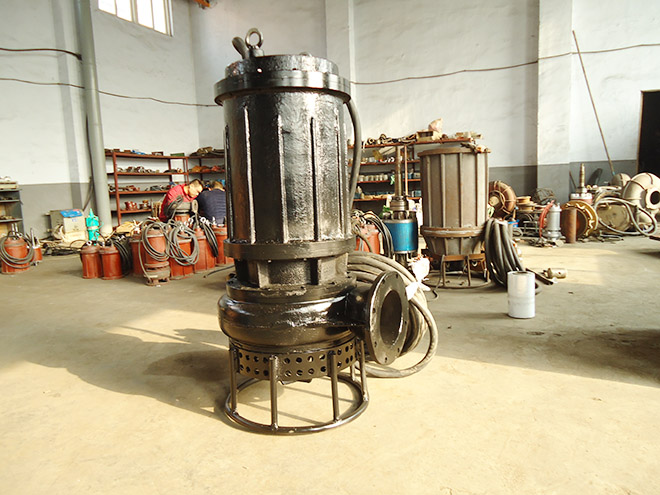

ZSQ(NSQ)型潜水泥沙泵是电机与水泵同轴潜入介质中工作的水力机械,该泵过流部件采用高合金耐磨材料制造,具有较好的耐磨性,过流通道大,适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质.该系列产品吸收国内外先进技术设计制造,水泵除主叶轮外在底部增加一套搅拌叶轮,能将沉积的淤渣喷击成湍流,是水泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外压力,最大限度保护了机械密封的可靠性,电机采用过热保护、进水检测保护等多种保护措施,能够在恶劣的工况条件下长期安全的运行。
适用于抽取建筑用沙、粉沙、煤浆、粉煤灰、淤泥、尾矿浆、矿砂、铁砂矿、河流,湖泊、水库、港口等抽沙清淤工程,还可用于钢铁厂、发电厂、铁矿厂、油田等工矿企业的沉淀池的沉砂清除,污水处理厂沉淀物等。
结构特点
1. 整机为干式下泵型,电机采用油室密封方式,内设机械密封,能有效防止高压水和杂质进入电机内腔。
2. 除主叶轮外,还有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造,耐磨、耐腐、排污能力强,能通过较大的固体颗粒。
4. 电机潜入水下,不受吸程限制,吸渣率高,清淤更彻底。
5. 整体设备简化,不许配备辅助搅拌装置或喷射装置,操作简便,机组总投资降低。
6. 搅拌叶轮直接接近沉积面,通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置,增加介质浓度
使用条件
1. 电源为50Hz/380V/415V/660v三相交流电源,配电变压器的容量为2-3倍电机额定容量。
2.介质温度不得超过60℃,R型不超过110℃不含易燃易爆性气体。
3.介质中固体颗的最大重量浓度:灰渣为、矿渣为、泥浆浓度50%-60%以内。抽沙70%。
4.机组潜水深度:不大于45-50米,最小潜水深度以淹没电机为准。
5.机组在介质中的工作位置为立式,工作状态为连续。
用途:
1、河道、湖泊、水库、港口清淤
2、江河湖海等水域抽沙
3、沿海地区吹填造地
4、工程施工排泥沙、泥浆
5、市政管道、雨水泵站泥沙清理
6、钢厂沉淀池、选矿厂沉淀池、电厂沉煤池、污水厂氧化沟沉淀池清理
7、钢铁厂高炉水渣、炉渣输送
8、选矿厂尾矿、矿渣、矿浆输送
9、煤矿煤渣、煤泥、煤浆清除
10、电厂粉煤灰、煤泥、煤浆输送
11、吸取各种金刚沙、石英砂、钢渣固体颗粒。
12、选矿、淘金、抽铁砂
13、含有各种杂质的浆体物料输送
14、输送其他含较大固体颗粒的介质
ZSQ(NSQ)潜水抽沙泵选型表
序号
|
型号
|
口径
|
流量
|
扬程
|
功率
|
通过颗粒
|
1
|
50ZSQ(NSQ)20-15-1.5
|
50
|
20
|
15
|
1.5
|
20
|
2
|
50ZSQ(NSQ)25-10-1.5
|
50
|
25
|
10
|
2.2
|
20
|
3
|
50ZSQ(NSQ)25-15-2.2
|
50
|
25
|
15
|
2.2
|
20
|
4
|
50ZSQ(NSQ)30-10-2.2
|
50
|
30
|
10
|
3
|
20
|
5
|
50ZSQ(NSQ)15-25-3
|
50
|
15
|
25
|
3
|
20
|
6
|
50ZSQ(NSQ)40-12-3
|
50
|
40
|
12
|
3
|
25
|
7
|
80ZSQ(NSQ)50-10-3
|
80
|
50
|
10
|
3
|
25
|
8
|
50ZSQ(NSQ)24-20-4
|
50
|
24
|
20
|
4
|
25
|
9
|
50ZSQ(NSQ)40-15-4
|
50
|
40
|
15
|
4
|
25
|
10
|
80ZSQ(NSQ)60-13-4
|
80
|
60
|
13
|
4
|
25
|
11
|
100ZSQ(NSQ)70-10-4
|
100
|
70
|
10
|
4
|
25
|
12
|
50ZSQ(NSQ)25-30-5.5
|
50
|
25
|
30
|
5.5
|
25
|
13
|
50ZSQ(NSQ)45-20-5.5
|
50
|
45
|
20
|
5.5
|
25
|
14
|
80ZSQ(NSQ)45-15-5.5
|
80
|
45
|
15
|
5.5
|
25
|
15
|
80ZSQ(NSQ)30-22-5.5
|
80
|
30
|
22
|
5.5
|
25
|
16
|
80ZSQ(NSQ)65-13-5.5
|
80
|
65
|
13
|
5.5
|
25
|
17
|
100ZSQ(NSQ)80-10-5.5
|
100
|
80
|
10
|
5.5
|
25
|
18
|
100ZSQ(NSQ)100-7-5.5
|
100
|
100
|
7
|
5.5
|
25
|
19
|
100ZSQ(NSQ)35-22-5.5
|
100
|
35
|
22
|
5.5
|
25
|
20
|
150ZSQ(NSQ)120-10-5.5
|
150
|
120
|
10
|
5.5
|
25
|
21
|
50ZSQ(NSQ) 30-30-7.5
|
50
|
30
|
30
|
7.5
|
30
|
22
|
80ZSQ(NSQ) 50-22-7.5
|
80
|
50
|
22
|
7.5
|
30
|
23
|
100ZSQ(NSQ)75-15-7.5
|
100
|
75
|
10
|
7.5
|
30
|
24
|
100ZSQ(NSQ)80-12-7.5
|
100
|
80
|
12
|
7.5
|
30
|
25
|
100ZSQ(NSQ)100-10-7.5
|
100
|
100
|
10
|
7.5
|
40
|
26
|
100ZSQ(NSQ) 80-20-11
|
100
|
80
|
20
|
11
|
40
|
27
|
100 ZSQ(NSQ) 50-26-11
|
100
|
50
|
26
|
11
|
40
|
28
|
100 ZSQ(NSQ) 70-22-11
|
100
|
70
|
22
|
11
|
50
|
29
|
100ZSQ(NSQ) 100-15-11
|
100
|
100
|
15
|
11
|
50
|
30
|
100ZSQ(NSQ)85-30-15
|
100
|
85
|
30
|
15
|
50
|
31
|
100ZSQ(NSQ)60-35-15
|
100
|
60
|
35
|
15
|
50
|
32
|
100ZSQ(NSQ)50-40-15
|
100
|
50
|
40
|
15
|
50
|
33
|
100 ZSQ(NSQ) 100-28-15
|
100
|
100
|
28
|
15
|
50
|
34
|
150ZSQ(NSQ) 140-18-15
|
150
|
100
|
60
|
15
|
50
|
35
|
150ZSQ(NSQ) 150-15-15
|
150
|
150
|
15
|
15
|
50
|
36
|
150ZSQ(NSQ)200-10-15
|
150
|
200
|
10
|
15
|
50
|
37
|
100ZSQ(NSQ)70-40-18.5
|
100
|
70
|
40
|
18.5
|
50
|
38
|
150ZSQ(NSQ)180-15-18.5
|
150
|
180
|
15
|
18.5
|
50
|
39
|
100ZSQ(NSQ)130-30-22
|
100
|
130
|
30
|
22
|
50
|
40
|
100ZSQ(NSQ)80-35-22
|
100
|
80
|
35
|
22
|
50
|
41
|
150ZSQ(NSQ)150-22-22
|
150
|
150
|
22
|
22
|
50
|
42
|
150ZSQ(NSQ)200-15-22
|
150
|
200
|
15
|
22
|
50
|
43
|
150ZSQ(NSQ)300-15-30
|
150
|
300
|
20
|
30
|
50
|
44
|
150ZSQ(NSQ)240-20-30
|
150
|
240
|
20
|
30
|
50
|
45
|
100ZSQ(NSQ)70-38-30
|
100
|
70
|
38
|
30
|
50
|
46
|
100ZSQ(NSQ)60-45-30
|
100
|
60
|
45
|
30
|
50
|
47
|
10ZSQ(NSQ)100-35-30
|
100
|
100
|
35
|
30
|
50
|
48
|
150ZSQ(NSQ)150-30-30
|
150
|
150
|
30
|
30
|
50
|
49
|
150ZSQ(NSQ)300-20-37
|
150
|
300
|
20
|
37
|
50
|
50
|
100ZSQ(NSQ)100-50-37
|
150
|
100
|
50
|
37
|
50
|
51
|
150ZSQ(NSQ)400-15-37
|
150
|
400
|
15
|
37
|
50
|
52
|
150ZSQ(NSQ)200-30-45
|
150
|
200
|
30
|
45
|
50
|
53
|
150ZSQ(NSQ)500-15-45
|
150
|
500
|
15
|
45
|
50
|
54
|
150ZSQ(NSQ)150-35-45
|
150
|
150
|
35
|
45
|
50
|
55
|
150ZSQ(NSQ)250-35-55
|
150
|
250
|
35
|
55
|
50
|
56
|
150ZSQ(NSQ)150-45-55
|
150
|
150
|
45
|
55
|
50
|
57
|
200ZSQ(NSQ)600-15-55
|
200
|
600
|
15
|
55
|
50
|
58
|
150ZSQ(NSQ)350-35-75
|
150
|
350
|
35
|
75
|
50
|
59
|
150ZSQ(NSQ)200-45-75
|
150
|
200
|
45
|
75
|
50
|
60
|
200ZSQ(NSQ)500-20-75
|
200
|
500
|
20
|
75
|
50
|
61
|
150ZSQ(NSQ)150-50-75
|
150
|
150
|
50
|
75
|
50
|
62
|
150ZSQ(NSQ)200-60-90
|
200
|
200
|
60
|
90
|
50
|
63
|
200ZSQ(NSQ)450-30-90
|
250
|
450
|
30
|
90
|
50
|
64
|
200ZSQ(NSQ)480-37-110
|
200
|
480
|
37
|
110
|
50
|
65
|
300ZSQ(NSQ)1000-18-110
|
300
|
1000
|
18
|
110
|
50
|
66
|
200ZSQ(NSQ)500-50-132
|
200
|
500
|
50
|
132
|
50
|
67
|
300ZSQ(NSQ)1000-22-132
|
300
|
1000
|
22
|
132
|
50
|
注:以上参数仅供参考,如有其它要求,可联系本公司进行咨询。
ZSQ为抽沙泵,NSQ为泥浆泵。
